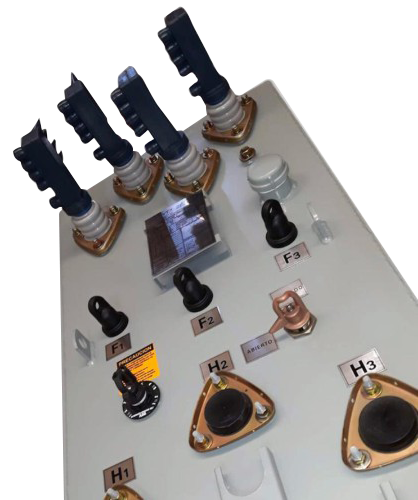

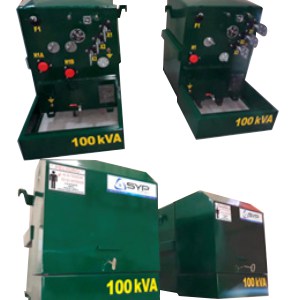

La seguridad y la estética también han sido factores relevantes para el aumento en la utilización de los sistemas de distribución subterránea en nuestro país.

Para cubrir estas necesidades SYP Electric ofrece la línea de transformadores tipo pedestal monofásico.

Aplicación
Optimización de la confiabilidad, seguridad y la estética en:
+ Fraccionamientos residenciales
+ Desarrollos turísticos
+ Centros comerciales
+ Centros recreativos
+ Hoteles Ventajas
+ Mayor seguridad
+ Mayor plusvalía para la propiedad
+ Eliminación de contaminación visual + Facilidad de acceso

Características
+ Normas de fabricación: ANCE – NOM NMX-J-285, K0000-04
+ 65º C de elevación de temperatura (55º C disponibles bajo solicitud)
+ Con o sin interruptor termo magnético

+ Cambiador de derivaciones de operación exterior
+ Frente muerto
+ Boquillas de media tensión tipo pozo
+ Boquillas de baja tensión con conectores en línea
+ Fusible de expulsión en serie con fusible limitador de corriente
+ Indicador de falla
+ Gabinete cerrado
+ Cerradura con provisión para candado
+ Tapa del tanque soldada
+ Mantenimiento mínimo por contaminación
+ Tanque de acero al carbón o acero inoxidable
+ Garantía estándar: 18 meses en operación

+ Boquilla de Alta con clema.

Pruebas
+ Corto circuito
+ Impulso por rayo normalizado
+ Elevación de temperatura de los devanados
+ Relación de transformación y polaridad
+ Resistencia óhmica de los devanados
+ Resistencia de los aislamientos
+ Factor de potencia
+ Resistencia de anillos (contactos)
+ Perdida en vacío y corriente de excitación
+ Perdidas debidas a la carga e impedancia
+ Potencial aplicado
+ Potencial inducido

Diseño
Características de accesorios
+ Cambiador de derivaciones de operación sin carga
+ Bisagras de acero inoxidable
+ Boquillas de media y baja tensión desmontables
+ Empaques de material elastomérico y compatibilidad con el líquido aislante

SYP Electric manufactura los pedestales trifásicos para sistemas de distribución subterránea los cuales han demostrado un alto nivel de confiabilidad y seguridad en el suministro de la energía eléctrica.

Aplicación

El pedestal trifásico esta diseñado para operar a la intemperie y estar montado sobre una base típicamente de concreto.
Tiene integrado un gabinete aprueba de vandalismo, el cual contiene los accesorios y las terminales de conexión.

Los Transformadores del tipo pedestal trifásico SYP Electric se Utilizan en lugares donde la seguridad y la apariencia son un lugar decisivo como:
+ Desarrollos comerciales
+ Desarrollos turísticos
+ Edificios de oficina y/o residenciales
+ Hoteles
+ Hospitales
+ Parques eólicos
+ Pequeña y mediana industria bajo el concepto de subestaciones compactas
+ Universidades Ventajas
+ Requerimiento mínimo de espacio
+ Mas seguro ya que no presenta partes energizadas accesibles a personas, por lo que pueden instalarse en lugares públicos con acceso restringido
+ Constituye una subestación completa
+ Mantenimiento mínimo por contaminación
+ Auto protegido
+ Facilidad de restablecimiento de servicio después de una falla en el secundario (solo cuando lleva un interruptor termo magnético)
+ Desconexión de la alimentación en forma rápida y segura
+ Aspecto estético agradable

Características
+ Normas Aplicables: ANCE – NOM NMX-J-285, K0000-08
+ Accesorios tipo frente muerto
+ Tipo de operación Radial o Anillo y conexión en alta tensión Delta o Estrella conforme a la especificación requerida
+ Cuatro derivaciones de 2.5%
+ Boquillas de lata tención tipo pozo de 200ª o tipo Perno de 600ª
+ 65º C de elevación de temperatura sobre una media de 30º C y una máxima de 40º C
+ Enfriamiento en aceite atreves de convección natural de aire (ONAN).

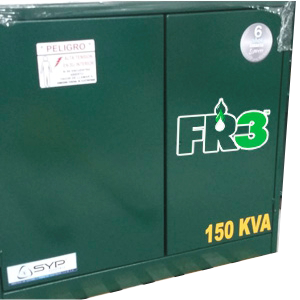

También se ofrece liquido aislante biodegradable y/o de alto punto de inflamación
+ Tanque y gabinete de acero al carbón o acero inoxidable (opcional)
+ Uso de pintura a base de Poliuretano catalizada

+ Boquilla de Alta con clema.

Pruebas
+ Corto circuito
+ Impulso por rayo normalizado
+ Elevación de temperatura de los devanados
+ Relación de transformación y polaridad
+ Resistencia óhmica de los devanados
+ Resistencia de los aislamientos
+ Factor de potencia
+ Resistencia de anillos (contactos)
+ Perdida en vacío y corriente de excitación
+ Perdidas debidas a la carga e impedancia
+ Potencial aplicado
+ Potencial inducido

Dependiendo de la especificación:
+ Alta tensión: fusible limitador de corriente de rango parcial en serie con el fusible de expulsión o fusible limitador de corriente de rango completo que puede ser removido desde el exterior.

También se ofrece fusible de aislamiento en serie con el de expulsión
+ Baja tensión: interruptor termo-magnético sumergido en aceite, hasta 150 KVA
+ Indicador de nivel de líquido aislante para 225 KVA y mayores
+ Provisión para manovacuómetro
+ Cambiador de derivaciones des energizado

En la instalación de las redes de distribución, las compañías eléctricas pueden optar por tender líneas aéreas trifásicas, dependiendo de diversos factores, tales como alta densidad, tensiones, requerimientos específicos de equipos, entre otros. El uso de transformadores trifásicos, es conveniente en estas aplicaciones, por lo que para satisfacer estas necesidades, SYP Electric ofrece la línea de transformadores Tipo poste Trifásico

Aplicación

Estos aparatos son aplicados a sistemas de distribución aéreos tales como:

+ Zonas urbanas

+ Fraccionamientos residenciales

+ Pequeñas industrias y comercios

+ Pozos de bombeo

+ Centros recreativos

+ Zonas rurales

Ventajas

+ Menor costo inicial

+ Ahorro de espacio

+ Rápida instalación Características

+ Normas de fabricación: ANCE – NOM NMX-J-116, NFR-025-CFE

+ Conexión Delta-Estrella

+ Tipo normal: 65º C de elevación de temperatura y tanque de acero al carbón.

+ Tipo costa: 65º C de elevación de temperatura; tanque, tapa, radiadores y accesorios metálicos en acero inoxidable y boquillas para zona de contaminación

+ Para ambiente normal y climas cálidos

+ Cambiador de derivaciones de con cinco posiciones, la nominal, dos arriba y dos debajo en pasos de 2.5% cada una

+ Tapa sujeta al tanque por medio de tornillería de acero inoxidable

+ Tanque de acero al carbón con recubrimiento resistente a la corrosión

+ Garantía estándar: 18 meses en operación

Características de accesorios

+ Cambiador de derivaciones de operación externa (Disponible también en operación interna)

+ Registro de mano (Para unidades con cambiador de derivaciones interno y/o doble voltaje en baja tensión)

+ Boquillas de baja y alta tensión con conectores para aceptar conductores de cobre o aluminio

+ Tanque reforzado para resistir presiones internas

+ Válvula de alivio para sobrepresiones internas

+ Placa de características de material anticorrosivo

+ Boquilla de Alta con clema.

Pruebas

+ Corto circuito

+ Impulso por rayo normalizado

+ Elevación de temperatura de los devanados

+ Relación de transformación y polaridad

+ Resistencia óhmica de los devanados

+ Resistencia de los aislamientos

+ Factor de potencia

+ Perdida en vacío y corriente de excitación

+ Perdidas debidas a la carga e impedancia

+ Potencial aplicado

+ Hermeticidad

+ Potencial inducido

El transformador tipo subestación trifásico marca SYP Electric ofrece capacidades desde 300 hasta 2500KVA con una frecuencia de operación de 60Hz, en tensiones hasta de 34.5KVA, con o sin gargantas con el neutro accesible fuera del tanque para esta funcionalidad.
Todos los transformadores de SYP Electric son embarcados herméticamente sellados. Las bobinas y el núcleo son ensamblados e inmersos en líquido aislante. Este método de fabricación preserva la calidad del aislamiento y del líquido aislante, para prevenir contaminación de fuentes externas. Además, el líquido aislante sirve como medio de enfriamiento al transformador.
Arreglos típicos

Sin gargantas: Este tipo de arreglos es el comúnmente utilizado en subestaciones exteriores, también conocidas como subestaciones abiertas.
Con garganta lateral en baja tensión: Arreglo utilizado subestaciones exteriores.
Tipo subestación con gargantas laterales en alta y baja tención:
Este tipo de arreglo es utilizado, en donde tanto la alta tensión como la baja tensión se acoplan directamente a tableros. También son utilizados en subestaciones interiores o exteriores, donde la acometida por la alta tensión y la salida por la baja tensión son aéreas o subterráneas a través de canastillas o tubos conduit.

Aplicación
Este tipo de transformador es aplicable en sistemas de distribución tanto en subestaciones interiores como exteriores en centros comerciales, edificios de oficina, fabricas, bodegas, equipos de bombeo, etc.
Se pueden fabricar transformadores para aplicaciones especiales para diferentes industrias como el sistema de transporte subterráneo (Metro) y otras.

Ventajas
+ Provee una operación segura en acoplamientos con equipos como tableros de control y en general en aplicaciones en interiores y exteriores
+ Alta resistencia a condiciones extremas
+ Versatilidad de conexión tanto en estructuras tipo H como con instalaciones a nivel de piso y con líneas subterráneas

Características
+ Adecuado para la operación en altitudes de hasta 2,300 MSNM

+ Normas de fabricación: ANCE – NOM NMX-J-116
+ Sobre-elevación de 65º C ó 55/65º C sobre una media de 30º C y una máxima de 40º C
+ Tanque reforzado de acero al carbón
+ Totalmente sellado Accesorios
+ Indicador de nivel de líquido tipo caratula sin contactos de alarma
+ Indicador de temperatura de líquido tipo caratula sin contactos de alarma
+ Válvula combinada de drenaje y muestreo
+ Niple para el llenado de 25 mm de diámetro
+ Válvula de sobrepresión
+ Cambiador de derivaciones con manija de operación externa para operación manual sin carga + Registro de mano en tapa del tanque
+ Orejas de gancho para izaje
+ Boquilla alta tensión tipo solido de porcelana con clema
+ Boquilla de baja tensión tipo solido de porcelana
+ Cople con tapón para llenado al vacío
+ Placa de conexión del tanque a tierra
+ Placa de características
+ Gargantas (cuando se especifiquen)

+ Boquilla de Alta con clema.

A medida que las ciudades, zonas industriales y rurales crecen, se hace necesario que los sistemas de distribución de energía también se expandan, lo que permite que se puedan realizar las actividades mas básicas del mundo de hoy.
En la actualidad, el suministro de energía se realiza principalmente atreves de distribución aérea, por lo que los transformadores tipo poste son requeridos para la ampliación de las redes eléctricas.

Aplicación
Este modelo es aplicado a sistemas de distribución aéreos, tales como:
+ Fraccionamientos residenciales
+ Urbanizaciones
+ Zonas rurales

Ventajas
+ Menor costo inicial
+ Rápida instalación
+ Poco mantenimiento
+ Tapa del tanque segura y hermética
+ Diseños calculados para resistir esfuerzos de corto circuito
+ Equipo confiable

Características
+ Norma de fabricación ANCE – NOM NMX-J-116, NFR-025-CFE
+ Tipo normal: 65 C de elevación de temperatura y tanque de acero al carbón
+ Tipo costa:65 C de elevación de temperatura; tanque, tapa, radiadores y accesorios metálicos y boquillas.
+ Tanque resistente a la corrosión
+ Garantía estándar; 18 meses en operación
+ Cambiador de derivaciones de 5 posiciones: la nominal, dos arriba y dos abajo
+ Para Transformadores auto protegidos:

– Protección para sobretensiones transitorias ocasionadas por maniobras de operación, por apertura/cierre de circuito y descargas atmosféricas
– Protección por sobrecargas severas (corto circuito) por fallas en el circuito secundario

+ Boquilla de Alta con clema.

Pruebas
+ Corto circuito
+ Relación de transformación y polaridad
+ Resistencia óhmica de los devanados
+ Resistencia de los aislamientos
+ Corriente de excitación
+ Hermeticidad

El transformador tipo subestación trifásico marca SYP Electric ofrece capacidades mayores a 1000 KVA y hasta 3000 KVA, en tenciones hasta de 34.5 KV y un nivel básico de aislamiento al impulso de 200 KV. Todos los transformadores de SYP Electric están hermética mente sellados. Las bobinas y el núcleo son ensamblados e inmersos en liquido aislante. Este método de fabricación preserva la calidad del aislamiento y del liquido aislante, para prevenir contaminación de fuentes externas. Con garganta lateral en baja tensión: Este tipo de arreglo es utilizado en subestaciones exteriores. Tipo subestación con gargantas laterales en alta y baja tensión:
Este tipo de arreglo es utilizado, en donde tanto alta tensión como la baja tensión se acoplan directamente a tableros. También son utilizados en subestaciones interiores o exteriores, donde la acometida por alta tensión y la salida por la baja tensión son áreas o subterráneas a través de canastillas o tubos conduit.

Ventajas
+ Provee una operación segura en la interconexión con otros equipos y tableros y en general en aplicaciones en interiores y exteriores
+ Ofrece una alta resistencia en ambientes bajo condiciones extremas
+ Operación a dos diferentes capacidades, dependiendo del tipo de enfriamiento seleccionado

Características

+ Norma de fabricación ANCE – NOM NMX-J-284

+ Adecuado para la operación a altitudes de hasta 2,300 m.s.n.m.
+ Sobre-elevaciones de 65º C ó 55/65º C sobre una media de 30º C y una máxima de 40º C Accesorios
+ Indicador de nivel de liquido tipo caratula con o sin contactos de alarma
+ Indicador de temperatura de liquido tipo caratula con o sin contactos de alarma
+ Manovacuómetro con o sin contactos de alarma
+ Motor ventilador (Para transf. Con enfriamiento OA/FA)
+ Conexión superior para filtro prensa
+ Válvula de alivio de presión
+ Cambiador de derivaciones con manija de operación externa para operación manual sin carga
+ Registro de mano en tapa del tanque
+ Orejas de gancho para izaje
+ Boquillas de alta tensión tipo solido de porcelana
+ Boquillas de baja tensión tipo solido de porcelana tipo espada
+ Radiadores tipo oblea soldados o bridados al tanque
+ Cople con tapón para llenado al vacío
+ Soportes para gatos
+ Placa de conexión del tanque a tierra
+ Gargantas (cuando se especifiquen) Opcionales
+ Tanque conservador con relevador Bucholz
+ Radiadores tubulares
+ Relevador de presión súbita
+ Transformadores de corriente tipo boquilla
+ Equipo de nitrógeno automático

+ Boquilla de Alta con clema.

Aplicación
Este tipo de transformador es aplicable a sistemas de distribución de industrias, hoteles, centros comerciales, edificios de oficinas, hospitales, bodegas, etc.

Los transformadores secos evitan los riesgos de incendio y contaminación presentes en los transformadores de aceite por lo que su empleo en interiores de oficina, hospitales, hoteles, centros comerciales, plantas con procesos industriales de la petroquímica o textiles o con maquinarias controladas con electrónicas y siempre donde se instalen transformadores cerca de donde laboran o conviven las personas.

Ventajas
+ Silencioso. El nivel de ruido del transformador seco es mínimo (debajo de los 40-60 dB) por lo que puede colocarse cerca de las personas.
+ El mantenimiento que requiere un transformador seco es mínimo.
+ Tiene una alta resistencia al corto circuito y resiste severos ciclos de trabajo y las sobrecargas normales

Pruebas
+ Corto circuito
+ Relación de transformación y polaridad
+ Resistencia óhmica de los devanados
+ Resistencia de los aislamientos
+ Corriente de excitación
+ Hermeticidad

Características
+ Núcleo: Se fabrica con lamina de acero de silicio, grano orientado, rolada en frio, de alta permeabilidad magnética, calidad M0H-M3, trabajadas a baja densidades de flujo para proporcionar bajas perdidas y mínima corriente de excitación
+ Bobinas: Devanadas con alambre de magneto de cobre y/o aluminio con doble aislamiento de esmalte/expoxy 220º C o alambre rectangular con doble forro de vidrio
+ Aislamientos: Entre devanados y entre capas se colocan los aislamientos hasta clase 220º C

+ Cambiador de 5 derivaciones con la nominal 2 arriba y 2

+ Norma de fabricación ANCE – NOM NMX-J-351

Accesorios
+ Gabinete: se puede surtir con gabinetes tipos NEMA 1 servicio interior, NEMA 3 aprueba de lluvia o NEMA 12 a prueba de polvo fabricada con lamina de acero

Características
Es un transformador relleno con aceite vegetal marca FR3 de alto punto de inflamación, que aumenta la seguridad en la operación y permite un mínimo impacto al medio ambiente.

+ Boquilla de Alta con clema.

Aplicación
+ Instalaciones interiores o contiguas a edificios
+ En lugares públicos con alta concentración de gente, como escuelas y hospitales Ventajas
+ Reduce la elevación de riesgo de inmueble
+ No requiere bóveda para su instalación en interiores
+ Fluido resistente al fuego por su elevado punto de ignición
+ Mejor desempeño ante sobrecargas
+ Mayor vida útil de los aislamientos

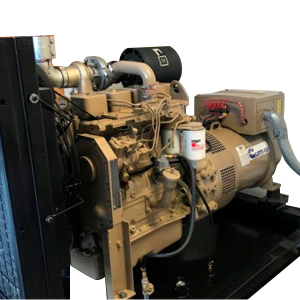

Una planta de emergencia es una maquinaria compleja la cual permite abastecer de electricidad a un local (casa, oficina o empresa) en caso de que el suministro de corriente falle parcial o totalmente. Una planta de emergencia es básicamente un generador eléctrico u otros sistemas para generar y almacenar energía para un plazo medio o largo

Se le llama planta de emergencia a aquel sistema que está diseñado para operar en el momento en el que la energía de un lugar comience a hacer insuficiente o inclusive haya un fallo total en el sistema.  De esta manera se trata de un lugar que cuenta con dos suministros eléctricos (o incluso más) y en donde es necesario garantizar el funcionamiento continuo de la maquinaria del lugar.

Este tipo de suministros se pueden emplear en lugares como: oficinas, fábricas, locales comerciales, estadios, u otros. Y en algunos casos pasa a ser indispensable su instalación, como es el caso de los hospitales, data centers o laboratorios de investigación.

Las plantas de emergencia se pueden clasificar dependiendo del tipo de combustible que emplean, pudiendo ser:

• Plantas de gas. Emplean gas comprimido tanto natural como LP.
• Plantas de gasolina. Emplean la gasolina tradicional, pudiendo emplear de una gran cantidad de octanajes.
• Plantas de diesel. Son las más conocidas y de mayor rendimiento, emplean diesel en lugar de gasolina.
• Plantas de biodiesel. Son desarrollos nuevos los cuales buscan emplear fuentes alternas de energía, en este caso se emplean combustibles orgánicos.

Así mismo se pueden clasificar de acuerdo al tipo de maquinaria del que se trata, pudiendo ser:

• Plantas móviles. Las cuales se pueden transportar y hasta cierto punto montar fácilmente. Se usan en lugares donde el abastecimiento de reserva es temporal.
• Plantas estacionarias. Se emplean de forma permanente en un lugar con el propósito de garantizar el abasto energético en caso de alguna falla.

El transformador tipo sumergible trifásico está diseñado para operar en instalaciones eléctricas subterráneas garantizando máxima estética, seguridad y confiabilidad. Además, optimiza al máximo los espacios y elimina totalmente la contaminación visual.
Los transformadores trifásicos sumergibles se utilizan en lugares donde la seguridad y la estética
son un factor decisivo, tales como:
– Fraccionamientos residenciales.
– Centros vacacionales y recreativos.
– Centros comerciales.

– Sumergible NMX-J-287, K0000-22
